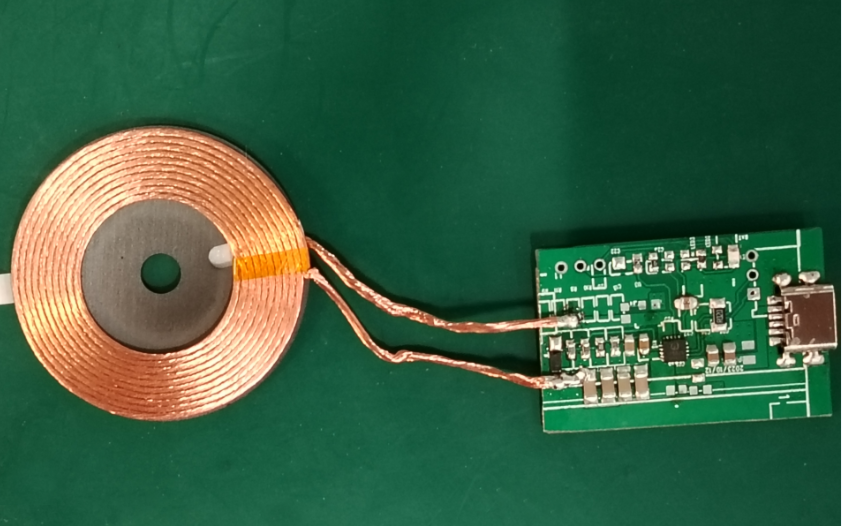

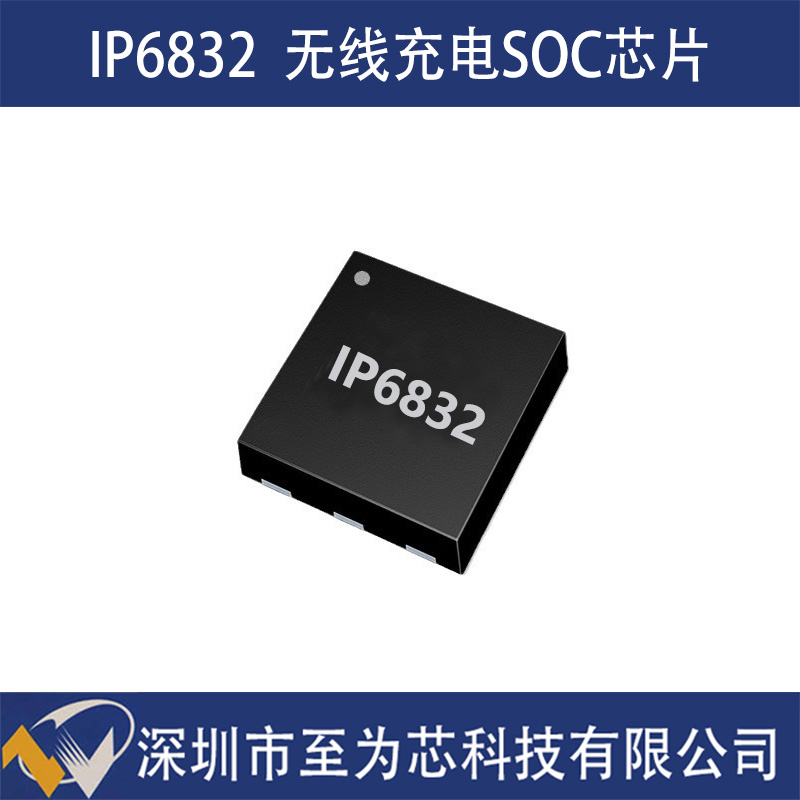

英集芯IP6832是一款应用于无线耳机、智能手表、手环、榨汁机、果蔬清洗机等无线充电方案的支持AC-DC转换10W功率无线充电接收SOC芯片。集成全桥同步整流电路，实现AC-DC转换，提高电能转换效率。内置32-bit MCU，简化产品开发流程。支持10W无线电源接收，满足快速充电需求。内置ASK调制电路和FSK解调电路，支持私有协议，兼容性强。支持有线充和无线充路径切换，用户可根据需求选择充电方式。采用QFN24封装，体积小巧，便于集成到空间紧凑的产品中。

      一、微型化设计：4mm²空间集成完整充电系统

      IP6832采用4mm×4mm QFN24封装，集成了全桥同步整流电路、32位MCU、稳压LDO、多通道ADC等核心模块。这种设计改变了传统方案需要外置MCU、整流桥、LDO等分立元件的模式，使PCB占板面积有所缩减。

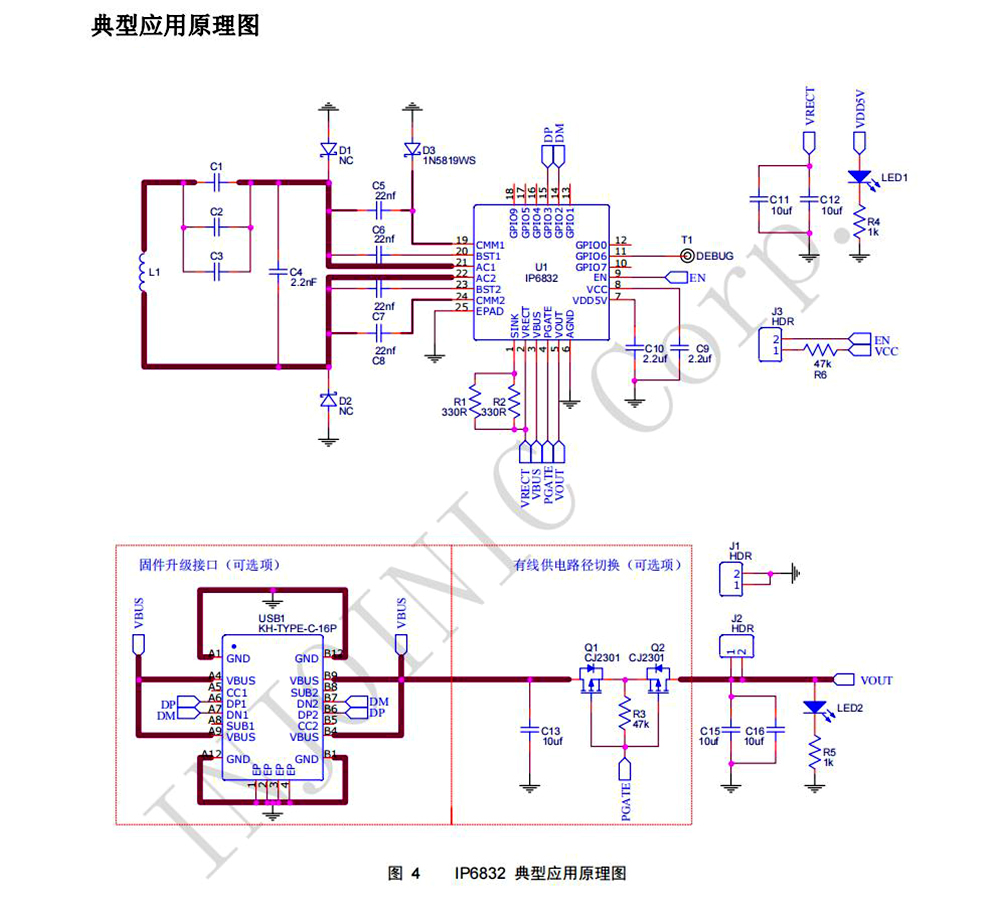

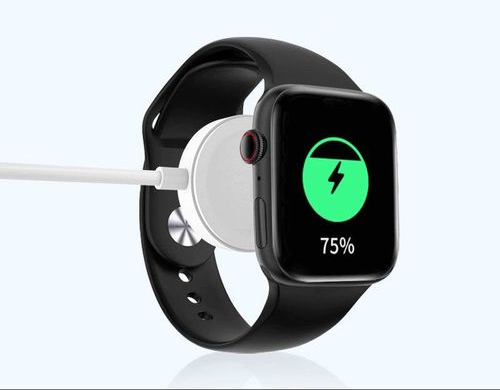

      以智能手表应用为例，某品牌通过采用IP6832，将充电模块体积从8mm×12mm压缩至5mm×7mm。其底部裸露的散热焊盘设计，配合0.5mm引脚间距，使芯片在10W满载输出时表面温度可以保持在65℃以下。



      二、智能化控制：内置MCU提升无线充电体验

      IP6832内置的32位MCU搭配10KB可重复编程存储器，构建起智能决策系统。其多通道12位SAR ADC可实时监测电压、电流、温度等参数，配合动态功率管理（DPM）算法，能根据设备状态调整充电策略：

      动态电压调节：输出电压在3.6V-9V间以100mV步进调节，适配智能手机、蓝牙耳机、榨汁机等不同设备的充电需求。

      路径智能切换：支持VRECT（无线供电）与VBUS（有线供电）双路径输入，当检测到有线充电时可切换至更高效率模式。

      异物检测（FOD）：通过实时分析线圈电感量变化，可在较短时间内识别金属异物并切断电源。

      三、能效表现：电能转换与能量管理的优化

      IP6832通过技术创新实现能效提升：

      全桥同步整流技术：采用软开关架构将AC-DC转换效率提升至较高水平。

      动态限流控制：LDO输出端集成智能限流电路，可根据电池SOC状态调整充电电流。

      低待机功耗：深度睡眠模式下功耗较低，有助于延长无线充电设备续航时间。



      四、生态兼容：支持多种无线充电协议

      IP6832通过WPC Qi 1.3&2.0认证，兼容主流品牌无线充电协议。其内置的ASK调制/FSK解调电路支持私有协议扩展：

      充电状态显示：通过PWM控制LED指示灯实现多种灯效。

      多设备充电：配合英集芯发射端芯片，可实现多设备同时充电。

      医疗设备模式：通过调整电磁场强度，满足植入式设备的特殊安全要求。

      五、行业应用：多场景适用

      目前，IP6832已应用于多个行业场景：

      消费电子：用于无线充电耳机等设备。

      智能家居：支持防水设计的无线充电产品。

      医疗健康：在较宽温度范围内保持稳定充电性能。

      工业设备：实现多块电池的智能充电管理。



      六、未来展望：持续发展的能量管理平台

      英集芯为IP6832提供了升级空间：

      固件升级：通过MTP存储器实现充电算法更新。

      功能扩展：计划推出支持更多协议的升级版本。

      反向无线充电：研发支持应急供电的版本。



      在无线充电技术向高功率、小型化、智能化发展的阶段，IP6832为行业提供了解决方案。对于设备厂商而言，IP6832提供了涵盖芯片、算法、协议等的能量管理方案。
