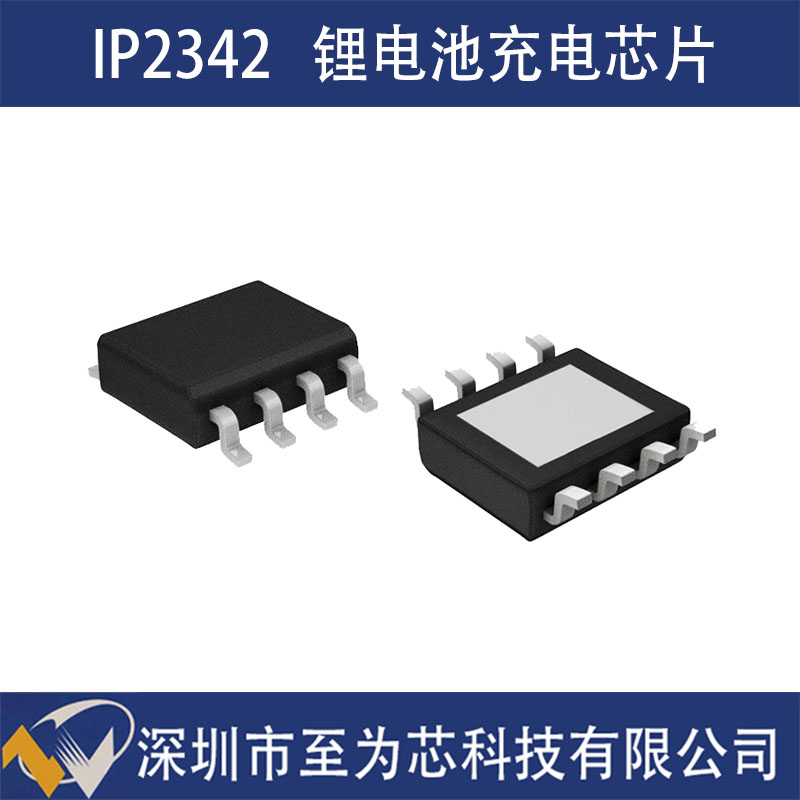

英集芯IP2342是一款适用于扫地机器人、电动工具、智能门锁等支持5V异步升压输入的多串锂电池充电管理SOC芯片。支持5V输入异步升压充电，2~3串锂电池或磷酸铁锂电池。升压开关充电转换器工作频率为500kHz，输入电压5V/2A，输出电压8V。通过VSET脚外接电阻设置恒压充电电压和ISET脚外接电阻设置输入端恒流充电电流。支持LED充电状态指示，可实现单脚电双灯功能。采用ESOP8封装，体积小巧，便于集成。内置功率MOSFET，减少外围器件，降低BOM成本。

      一、创新架构，提升充电效率

      1、异步升压，适配多元输入

      IP2342采用异步升压架构，这一设计使其在输入电压为5V/2A的常见场景下，能够将输出电压提升至8V，适配USB接口、移动电源等较为普遍的5V电源。以便携式音箱为例，用户可以使用手机充电器为音箱电池充电，提升了使用便捷性。其升压开关充电转换器工作频率达到500kHz，在保持较好转换效率的同时，有助于缩小外围电感的尺寸，为设备的小型化设计提供了可能。

      2、良好转换效率，兼顾节能与性能

      转换效率是衡量充电管理芯片性能的指标之一，IP2342在这方面表现良好，转换效率达到84%。相比部分传统方案，它能降低能量损耗，减少充电过程中产生的热量。在电动工具的应用中，这一特点较为明显。例如，为一款11.1V（3S）锂电池组充电时，IP2342可以将输入能量较为高效地转化为电池储能，有助于缩短充电时间，同时可能延长电池的使用周期。



      二、较高集成度，简化电路设计

      1、内置功率MOS，减少外围元件

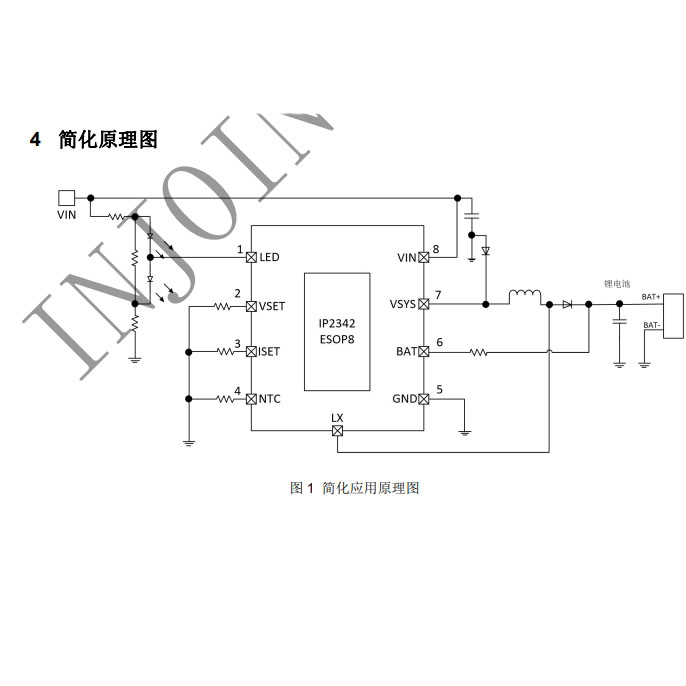

      IP2342内置了功率MOSFET，这一设计简化了电路设计。仅需一个电感，就能实现升压充电功能，相比部分分立式方案，外围元件数量有所减少。这不仅有助于降低BOM成本，还使PCB面积得到优化。在智能门锁的应用中，紧凑的设计使得主板尺寸得以控制，为其他功能模块预留了空间。

      2、灵活配置，满足多样需求

      IP2342支持通过VSET脚外接电阻设置恒压充电电压，无论是4.2V/节的锂电池还是3.65V/节的磷酸铁锂电池，都能适配。同时，通过ISET脚可以设置输入端恒流充电电流，最大支持3A。这种灵活的配置方式使得IP2342能够适应不同设备的充电需求。例如，为7.4V（2S）锂电池组充电时，可配置输出电压8.4V，充电电流2A；而为7.3V（2S）磷酸铁锂电池组充电时，则可调整输出电压7.3V，有助于确保电池的安全使用。

      三、多重防护，提升充电安全性

      1、电气保护，多方面保障

      安全是充电管理的重要考量，IP2342集成了多种电气保护功能。输入欠压/过压保护可以防止因输入电压异常而对芯片和电池造成影响；输出过流/短路保护能够在输出电流过大或短路时及时响应；电池过充/过放/过流保护则有助于延长电池的使用周期；IC过温保护能在芯片温度较高时调整充电状态。

      2、静电与耐压，适应不同环境

      在实际使用中，设备可能面临各种电磁环境，IP2342具备一定的静电防护和耐压能力。它支持ESD 4kV静电防护；同时，输入耐压可达30V，可适应部分工业场景中的电压变化。在建筑工地或园林作业中，电动工具可能会受到静电放电或电压波动的影响，IP2342的防护设计有助于确保设备稳定运行。

      四、较广适用性，满足多种应用需求

      1、智能家居领域

      在智能家居领域，IP2342为智能门锁、扫地机器人等设备提供了充电方案。以智能门锁为例，它支持低电量自动补能功能，当电池电量较低时，能够启动充电程序，避免因电量不足而导致锁具无法使用。部分智能门锁采用IP2342后，充电时间有所缩短，且支持边充边用。

      2、电动工具行业

      对于电动工具行业来说，充电效率和供电稳定性较为重要。IP2342的功率输出和性能表现可以满足电钻、角磨机等设备的需求。在建筑工地中，这些设备需要持续运行，IP2342的45W功率输出可支持设备在充电过程中保持工作状态。同时，其多重安全防护功能也有助于保障设备在施工环境中的运行。

      3、便携式设备市场

      在便携式设备市场，如便携式音箱、移动电源等，IP2342的适配性和集成度设计使其成为可选方案之一。一款便携式音箱采用IP2342后，可支持5V/2A适配器、车载充电器及太阳能板充电，满足户外多场景使用需求。

      五、市场应用情况

      IP2342已在多家客户供应链中得到应用，其可靠性与成本特点成为厂商考虑的因素之一。某电动工具企业在产品中采用IP2342后，生产成本有所优化，同时因充电效率提升，产品销量增长。



      结语：

      英集芯IP2342以其创新的架构、较高的集成度、多重安全防护和较广的适用性，为2-3串锂电池充电管理提供了解决方案。无论是对于设备厂商还是终端用户来说，IP2342都能带来一定的价值。在未来的科技发展中，IP2342将继续发挥其特点，支持更多智能设备实现稳定、安全的充电管理。选择IP2342，是一种对充电体验的优化。
