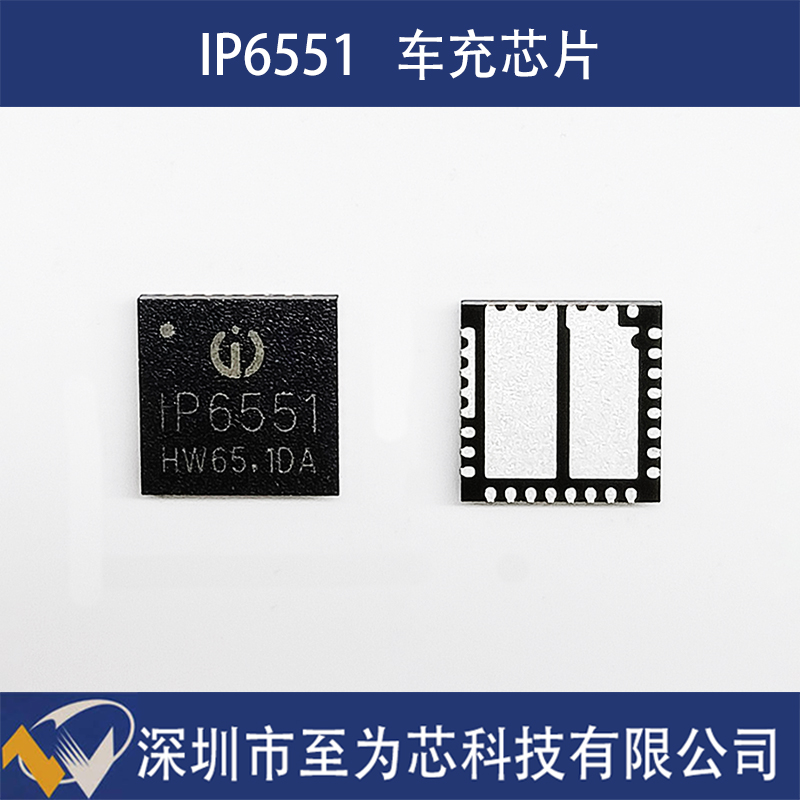

英集芯IP6551是一款为车载充电器、适配器、智能排插、行车记录仪提供完整的充电方案支持双路DCP协议的65W输出DC-DC降压芯片,集成同步开关降压转换器,内置双NMOS驱动器,转换效率高。支持DCP协议的双口输出器件,兼容BC1.2、Apple、三星等主流快充协议,输出功率可达65W。 4.5V至36V的宽输入电压范围,采用 FB(反馈)调压方式,通过外围电阻分压网络设定输出电压。兼容低ESR输出电容器,优化动态响应。采用 QFN32封装,体积小巧,适合高密度PCB布局。
一、技术特点:多项创新,提升降压效率与安全性
1、同步开关降压技术
IP6551集成双NMOS驱动器,采用同步整流技术替代传统二极管续流,有助于降低导通损耗。实测数据显示,在24V输入、5V/3A输出场景下,其转换效率可达96%,系统温升表现较优,有助于提升设备可靠性。
2、动态调压与协议兼容
FB调压方式:支持通过外围电阻设定输出电压(4.5V-36V),适配手机(5V/9V)、笔记本(20V)等不同设备需求。
双口DCP协议支持:集成BC1.2、Apple、三星等主流快充协议,可支持双口独立充电管理。例如,在车载场景中,可同时为iPhone和MacBook提供适配的充电方案。
3、CV/CC双模式输出
恒压(CV)模式:电压稳定性较好(误差±1%)。
恒流(CC)模式:电流控制精度较高(误差±3%)。
线补功能:输出电流增加时,电压可动态调整,有助于补偿线材压降。
4、多重安全防护
输入保护:支持过压(42V耐压)、欠压保护。
输出保护:包括过流、过压、欠压及短路保护。
环境适应性:ESD 4KV防护、过温保护及较宽的工作温度范围(-20℃至140℃)。
二、应用场景:适配多样化充电需求

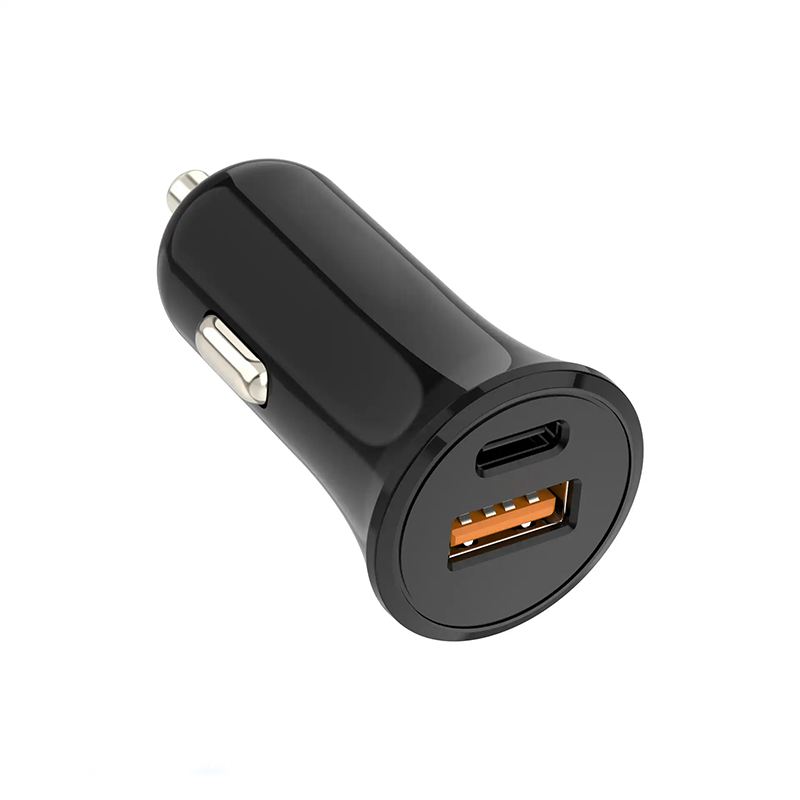

1、车载充电系统
IP6551可为车载充电器提供单口65W或双口45W+20W输出能力,兼容12V/24V车载电源。某车企测试数据显示,采用IP6551后,车载充电故障率有所降低。
2、适配器与智能排插
集成IP6551的适配器可实现单口转双口充电,智能排插可通过IP6551管理多设备用电。某品牌排插厂商采用IP6551后,BOM成本优化明显,产品体积减小。
3、便携设备与储能应用
IP6551的宽电压输入与小封装设计,适用于行车记录仪、无人机、户外电源等设备。某户外品牌测试显示,采用IP6551后,充电效率有所提升。
4、一拖二充电线方案

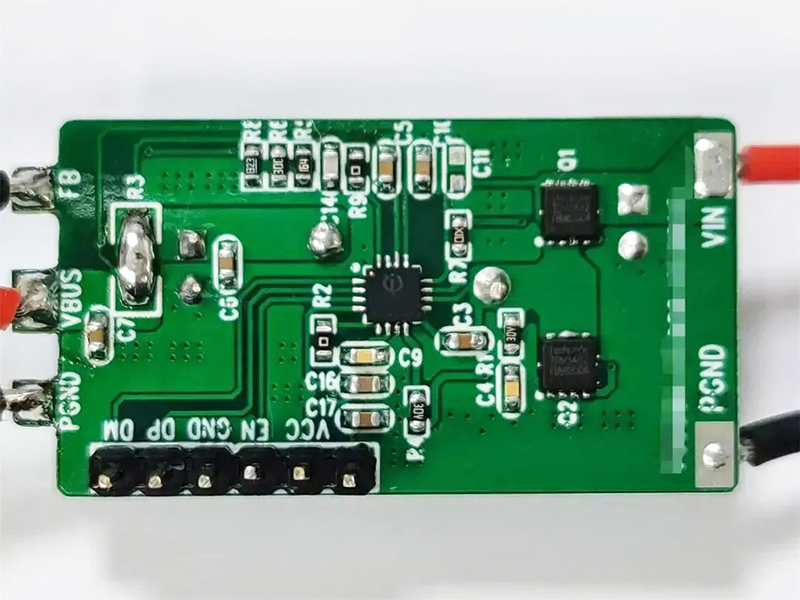

英集芯推出的1C拓2C线缆-F评估板,基于IP6551+IP2738U+IP2752组合,支持单口140W输入、双口100W输出。某电商平台数据显示,该方案市场表现较好。
三、成本优化:集成设计,降低开发复杂度
1、简化方案设计
IP6551集成同步降压、协议管理与保护功能,可减少外围元件数量。例如,某65W双口充电器厂商采用IP6551后,元件数量有所减少。
2、可靠性表现
IP6551的多重保护机制与车规级认证,有助于降低终端产品的不良率。某车载充电器厂商采用IP6551后,返修率有所下降。
3、灵活配置
通过调整外围电路,IP6551可适配不同客户的定制需求。某品牌快充适配器厂商基于IP6551,较快完成了功率升级方案。
四、行业案例:多领域应用
1、基于IP6551推出的一拖二快充线方案,支持PD3.1协议,市场反馈较好。
2、采用IP6551+IP2738组合的数显数据线,支持功率分配功能,受到部分用户认可。
3、IP6551已通过AEC-Q100认证,进入新能源汽车供应链。
五、未来趋势:更高功率与智能化发展
随着GaN技术与USB PD3.1协议的普及,电源管理芯片正朝着更高功率、更小体积的方向发展。IP6551凭借其集成度与兼容性,在超快充线缆、智能排插、车载电源等领域具有应用潜力。未来,英集芯或将继续优化芯片性能,提升动态功率分配的响应速度。
结语
英集芯IP6551在技术、应用和成本方面具备一定优势,可为消费电子、新能源汽车、储能等领域的厂商提供充电解决方案支持。
