英集芯IP6805S是专为无线充电底座、无线充电器、智能穿戴设计的无线充电发射端控制SOC芯片。支持WPC标准，适配A11或A11a线圈。PWM频率范围110kHz~205kHz，调节步长0.25kHz。支持低至5V/500mA的充电器，适应多种电源环境。集成全桥驱动电路和功率MOS管，减少外部元件需求，降低BOM成本。内置电压/电流两路ASK解调模块，支持极简BOM方案，简化电路设计。ESOP8封装，体积小巧，适合小型化产品设计。

      一、极简设计，重构生态

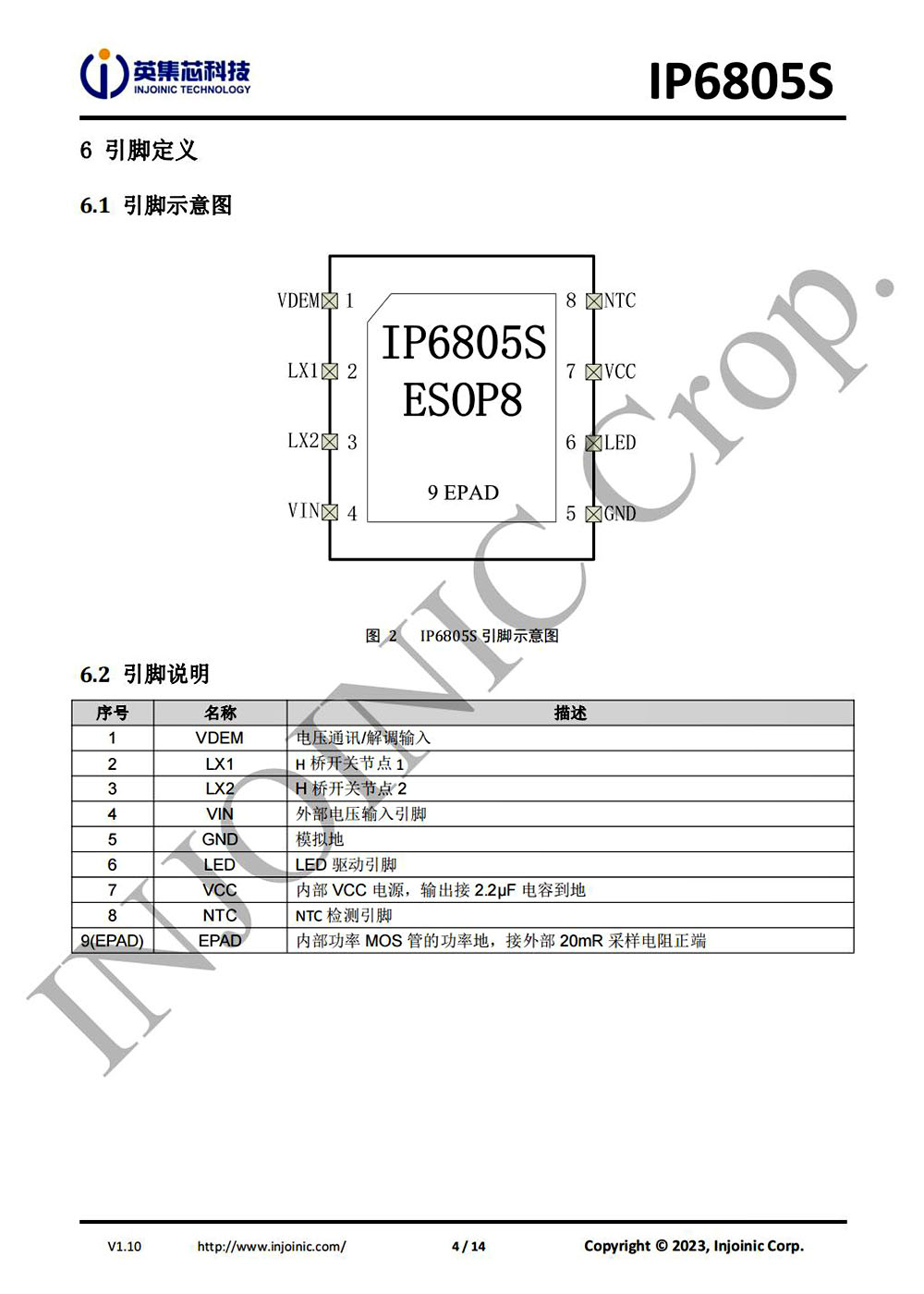

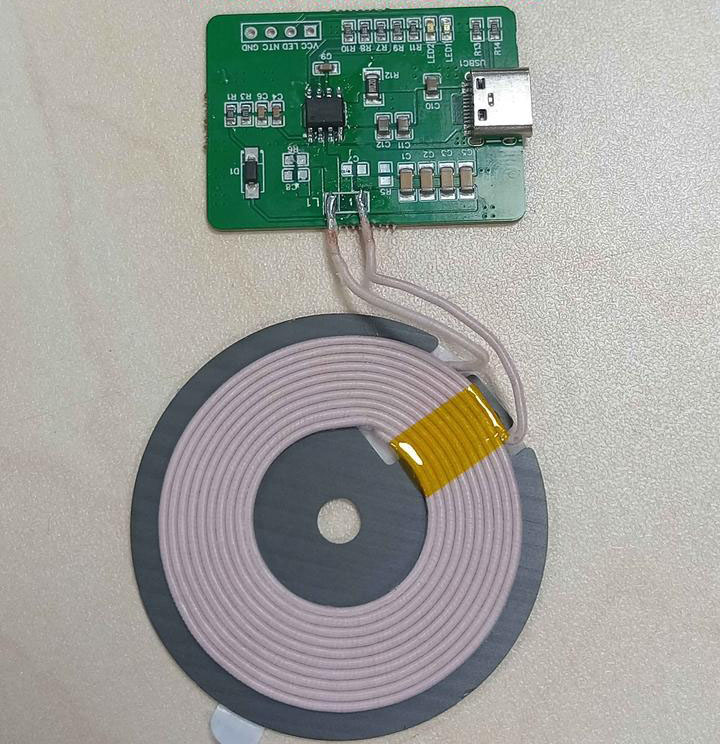

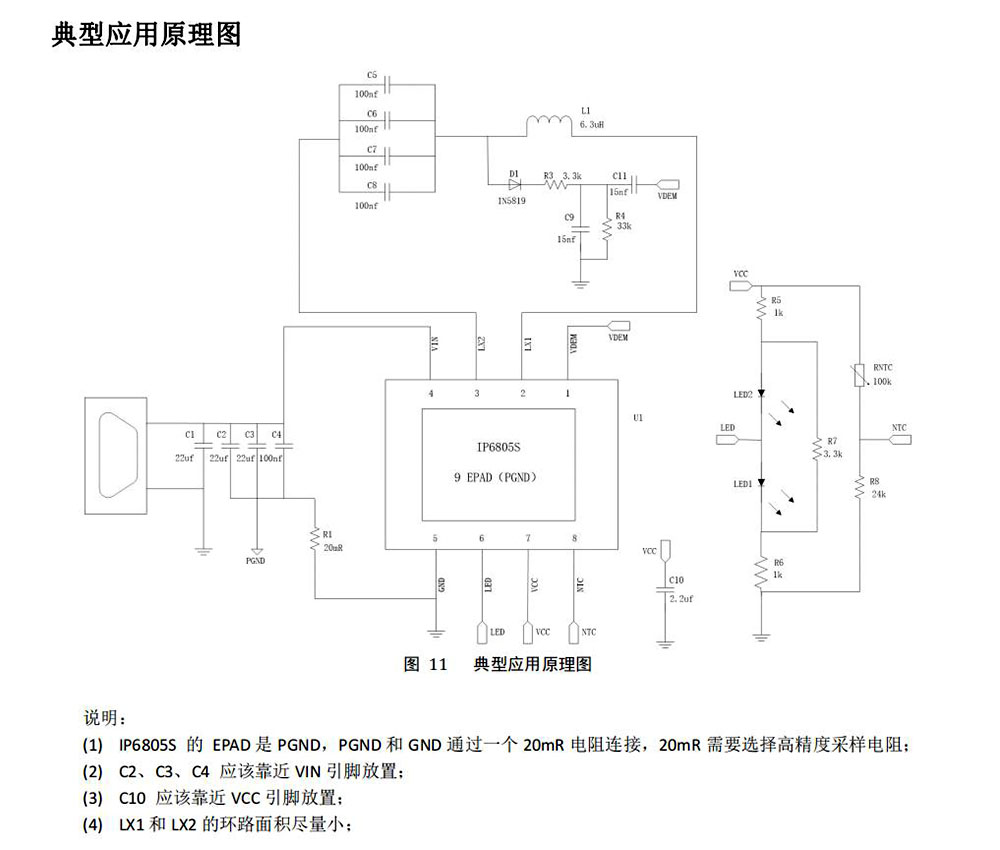

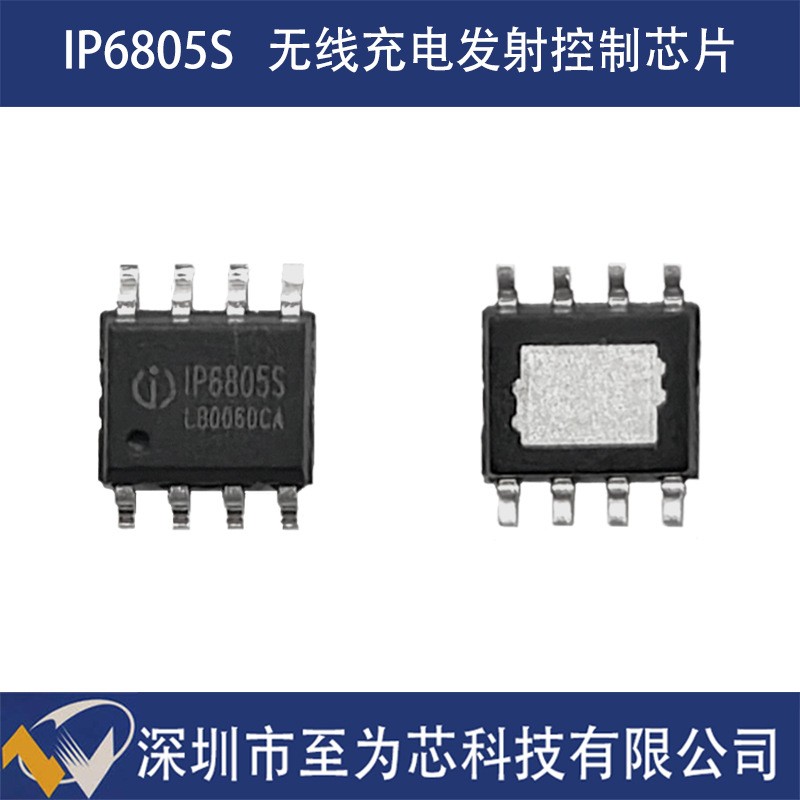

      IP6805S采用ESOP8封装，7.3mm×5.1mm×1.9mm的微型体积内，集成全桥驱动、功率MOS管、解调模块及PID算法。相比传统方案，BOM清单缩减超60%，PCB布局面积降50%，产品成本降30%。至为芯科技无线充电底座方案，外围仅8颗阻容元件和1颗LED灯，就能实现Qi协议兼容，简化开发流程，助力制造商快速响应市场。

      二、智能调控，平衡效率与灵活

      针对设备功率需求差异，IP6805S引入自适应充电电流调节（DPM）技术，实时监测接收端数据，动态调整PWM频率（110kHz - 205kHz，步进0.25kHz）。5V/1A输入时，充电效率超80%，较传统方案提升15%，待机功耗低至4mA。它还支持低至5V/500mA的充电器输入，适配多种低功耗设备，内置两路LED驱动接口提升用户交互体验。

      三、安全堡垒，全维度防护

      IP6805S构建“预防 - 监测 - 保护”三级防御体系：

      异物检测（FOD）：通过静态电压监测与动态电流斜率分析，识别直径≥2mm的金属异物，实验室对常见异物检测准确率达99.7%。

      电气保护：集成多种保护功能，能在 -40℃至85℃宽温域稳定运行，线圈温度超阈值时自动降功率。

      电磁兼容：符合WPC Qi 1.3标准，通过ESD 4kV接触放电测试，确保通信稳定。

      四、场景赋能，应用广泛

      IP6805S兼容性强，应用空间广阔：

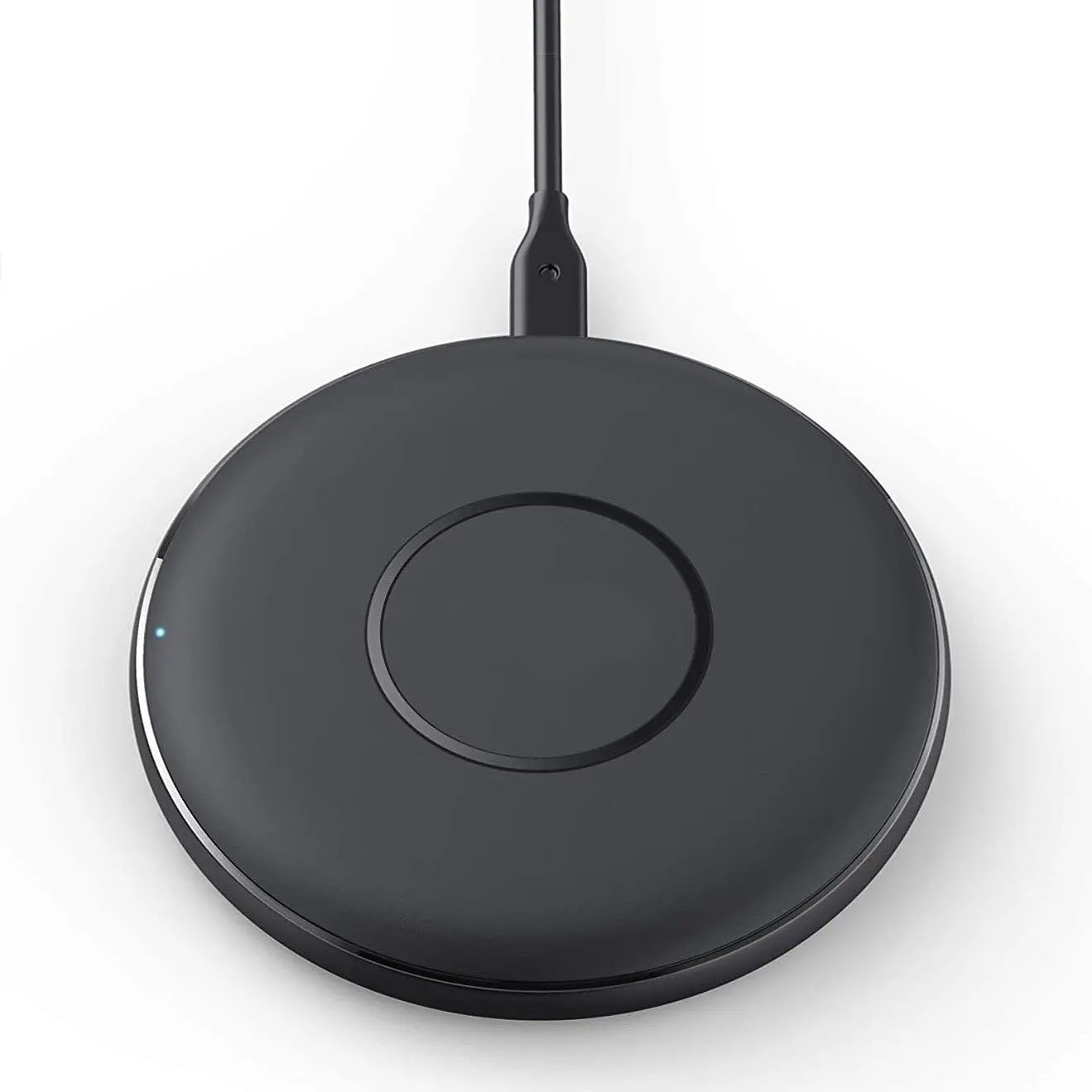

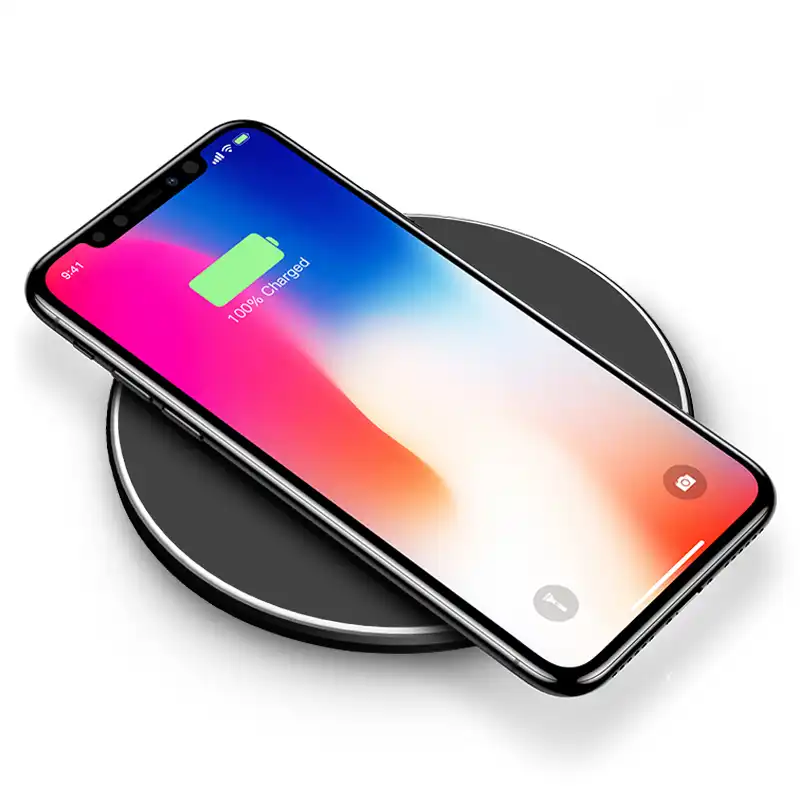

      消费电子：成为小米、华为等品牌无线充电底座核心芯片，支持多设备充电。

      智能穿戴：至为芯科技为某国际品牌定制的智能手表充电方案，凭借其特性将充电座厚度压缩至8mm，实现“无感化”设计。

      工业设备：通过OTP单次编程功能，可定制通信协议，满足医疗、POS机等严苛要求。

      五、行业影响，推动普及

      自2024年量产，IP6805S累计出货超5000万颗，覆盖300余家客户。它带动产业链升级：线圈厂商A11a线圈产量增200%，成本降40%；方案商开发周期从6个月缩至2个月，一次通过率升至95%；终端品牌千元机市场无线充电渗透率超60%，加速技术普惠。

      结语：创新引领未来

      在无线充电普及关键期，英集芯IP6805S突破成本与性能矛盾，带来“一放即充”的无感体验，开辟“低成本、高效率、广兼容”的发展路径。随着Qi2.0标准和磁吸快充技术兴起，这颗小芯片将持续推动无线充电时代全面到来。
