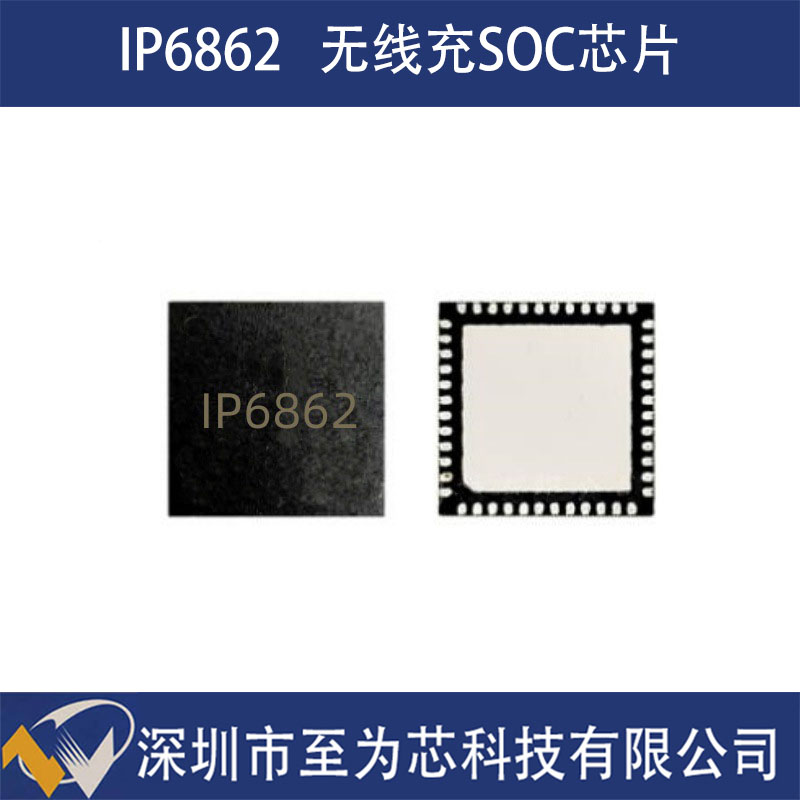

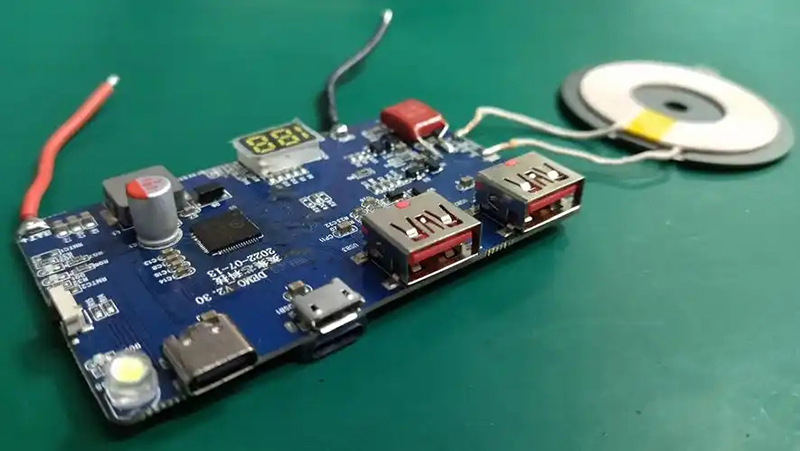

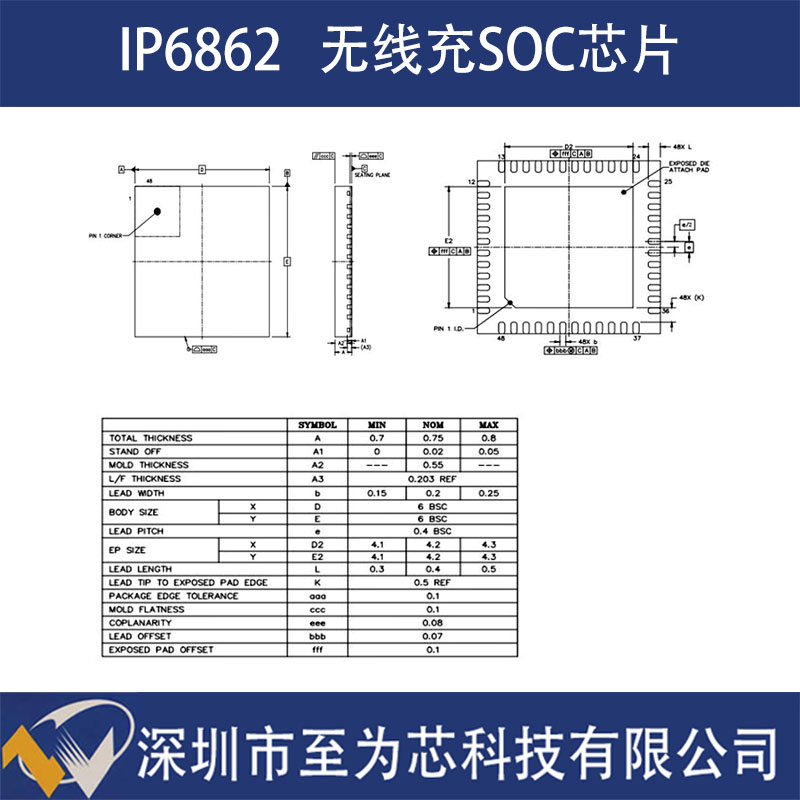

英集芯IP6862是一款适用于多设备同时充电的无线充电发射端控制SOC芯片，支持多种一芯多充拓扑结构，可15W+15W+3W三设备同时充电。支持单路最大30W应用。兼容WPC最新标准，包括Qi协议的BPP、EPP、Qi2.0 MPP认证。支持PD3.0及多种DP&DM快充协议。内置2套H桥驱动（一套4N和一套2P2N），高效控制充电线圈电流方向。集成32位MCU、ADC、Timer、I2C、H桥驱动、ASK解调&解码以及丰富的IO资源。大容量MTP存储器，支持固件重复升级，便于未来协议更新。采用QFN48封装工艺，确保了芯片的稳定性和可靠性。

      一、一芯三充：效率革命

      IP6862单芯片可支持三设备同时充电，集成两套H桥驱动（4N全桥 + 2P2N半桥），独立控制三个无线充电通道，实现15W + 15W + 3W的功率分配。用户可同时为手机、耳机、智能手表等设备充电，告别“排队充电”。

      场景化应用：家庭场景中，手机（15W）、平板（15W）、TWS耳机（3W）可同放一底座；车载场景里，主副驾设备与车载智能设备可同步补能。

      功率向下兼容：支持5W、7.5W、10W等低功率模式，适配老旧或小电流设备，覆盖全品类需求。

      二、安全与效率并重

      无线充电核心挑战在于能量传输的稳定性与安全性，IP6862通过多重技术实现平衡：

      动态功率管理（DPM）：USB供电不足时自动调整输出功率，避免过载。

      FOD异物检测：支持静态与动态检测，识别金属异物，防止过热。

      四重保护机制：集成过压/过流保护、欠压锁定及过温保护，确保4V - 20V宽电压范围安全运行。

      Q值检测优化：实时监测线圈谐振参数，动态调整发射频率，提升传输效率。

      三、协议兼容与未来升级

      IP6862支持WPC最新标准，包括Qi协议的BPP、EPP及Qi2.0 MPP认证，兼容苹果、三星、华为等主流品牌。集成PD3.0快充协议及DP/DM接口，可对接快充适配器，实现高压无线快充。

      固件在线升级：内置大容量MTP存储器，支持PC上位机或OTA更新固件，快速适配新协议（如Qi3.0）。

      电容与晶振兼容性：支持多种电容类型及外置无源晶振，降低设计难度，缩短开发周期。

      四、智能化与个性化体验

      IP6862内置32位高性能MCU，搭配高效ADC与定时器，实现智能功能：

      低功耗模式：待机功耗低于10mW，延长充电底座续航。

      指示灯定制：用户可通过PC端上位机自定义RGB指示灯效果，增添个性化色彩。

      动态拓扑切换：根据接入设备数量自动调整功率分配，单设备时启用30W快充，多设备时均衡分配。

      五、多元应用场景

      IP6862灵活性高，适用于多种场景：

      智能家居：嵌入台灯、音箱等家具，打造“无感充电”生态。

      车载系统：集成于中控台或座椅背部，为乘客提供便捷补能。

      公共设施：在机场、咖啡厅部署无线充电桌，提升用户停留时长与满意度。

      工业设备：为可穿戴检测仪器、AR眼镜等提供稳定无线供电，适应复杂电磁环境。

      六、市场反馈与认可

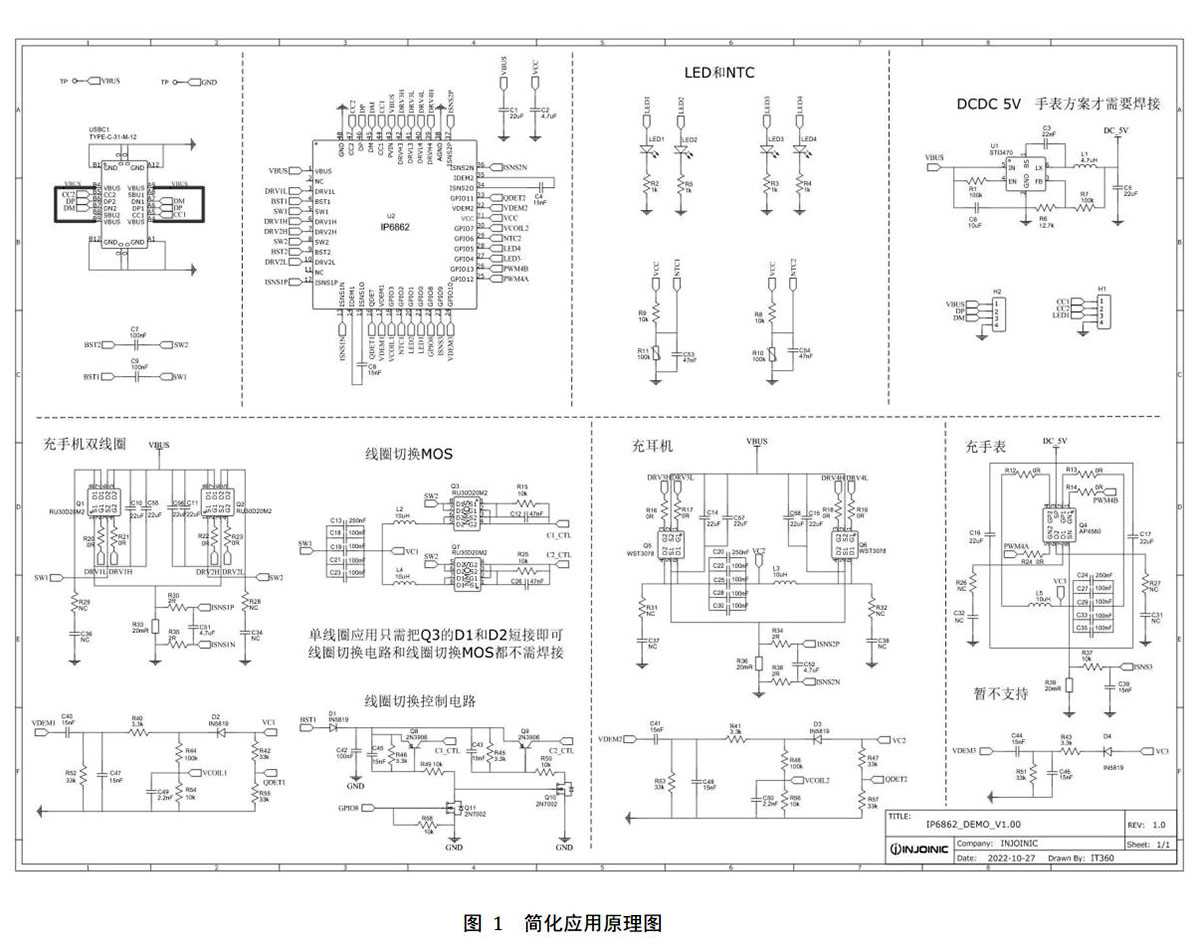

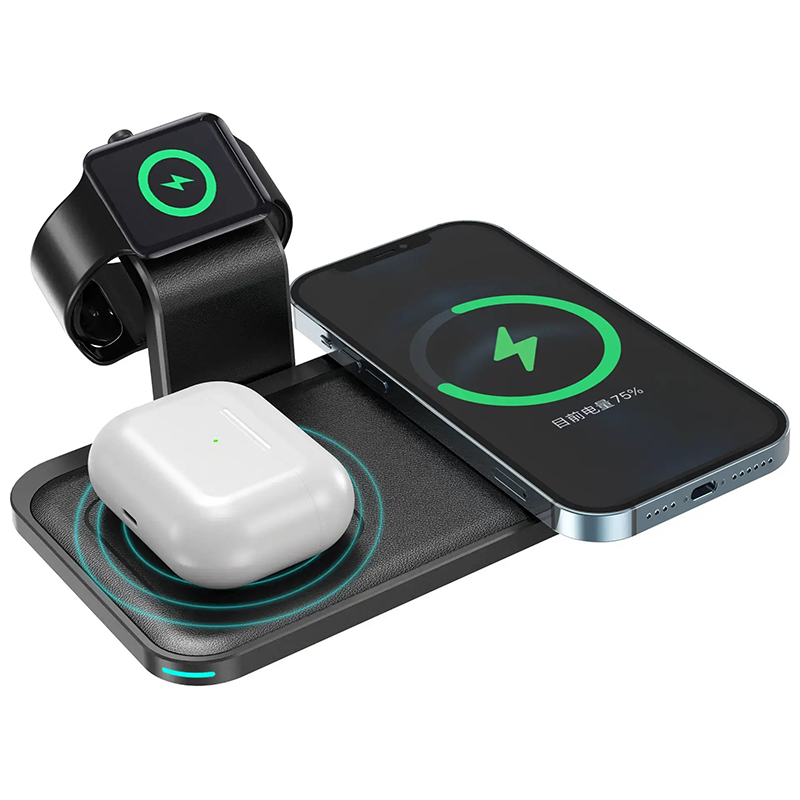

      至为芯科技等方案商已基于IP6862推出商用产品。如某无线充电底座可同时为iPhone 15 Pro（15W）、AirPods Pro（5W）和Apple Watch Ultra（3W）充电，实测效率达82%，温度控制在40℃以内。该产品通过Qi2.0 MPP认证，获德国红点设计奖，印证了IP6862的技术成熟度与市场潜力。

      结语：无线充电的“芯”未来

      英集芯IP6862以一芯三充、安全高效、智能灵活的特性，解决了多设备无线充电的核心痛点。在5G与物联网时代，为消费者提供“无缆化”便捷体验，为设备厂商开辟差异化竞争新路径。随着Qi3.0标准推进，其固件升级能力将进一步释放技术价值，成为无线充电领域持续创新的基石。
