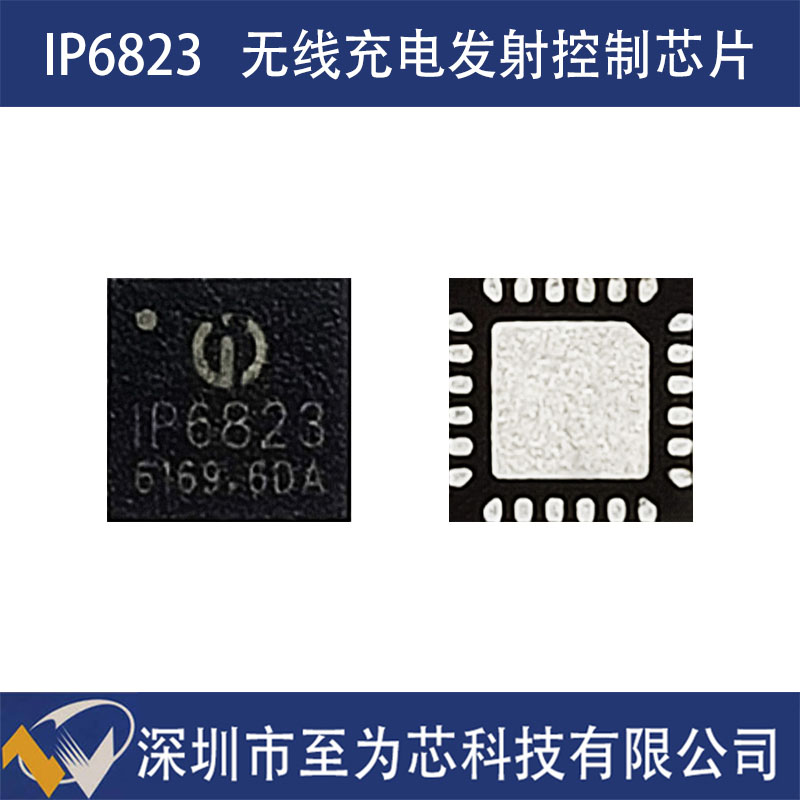

英集芯IP6823是一款用于智能手机、智能手表、智能音箱、车载充电器等便携设备提供无线充电方案的无线充电发射控制SOC芯片。符合WPC Qi标准，支持BPP、PPDE、EPP等多种协议。集成2P2N H桥驱动模块，外配全桥功率MOS，支持5W至15W功率输出。内置ASK通讯解调模块，支持线圈电压和电流的ASK信号解调与解码，实现QI无线充电协议。适配器快充Sink协议，支持DP&DM、PD3.0快充协议，支持5V/9V/12V电压档位。采用QFN24封装工艺，体积小巧，便于集成到紧凑型设备中。

      一、核心功能：集成化设计，简化开发流程

      IP6823是一款高度集成的15W无线充电发射控制芯片，内部集成了2P2N H桥驱动模块、ASK通讯解调模块、适配器快充Sink协议等核心功能。这种集成化设计有助于减少外围器件数量，降低BOM成本，并简化PCB设计流程。开发者无需额外配置复杂的驱动电路和通讯模块，即可实现无线充电功能。

      芯片支持5W至15W的功率输出，可满足智能手机、智能手表、TWS耳机等常见设备的充电需求。内置的PD3.0快充协议支持5V/9V/12V电压档位，能够根据设备需求动态调整输出功率，有助于提升充电效率。例如，在为支持快充的智能手机充电时，IP6823可自动切换至9V或12V档位，从而缩短充电时间。

      二、技术特点：多重保护机制，提升使用安全

      无线充电的安全性受到用户重视。IP6823内置了多重安全保护机制，包括空载和带载异物检测、NTC温度检测、线圈电压振幅限制、输入过压/欠压/过流保护等。这些功能可以实时监测充电过程中的各项参数，并在异常情况下自动切断电源，有助于防止过热、过充等情况。

      例如，当充电座上放置金属异物时，IP6823的异物检测功能会识别并停止充电，以减少金属发热可能带来的影响。同时，NTC温度检测模块可实时监测线圈温度，当温度超过设定阈值时，芯片会自动降低输出功率或停止充电，以保障设备安全。

      三、低功耗设计：降低能耗，助力可持续使用

      IP6823在工作待机模式下的功耗约为10mA，睡眠模式下功耗低于50μA。这种低功耗设计有助于降低整体能耗，延长设备的续航时间。对于移动设备而言，这意味着用户可以较长时间使用，无需频繁充电。

      此外，IP6823采用了能源转换技术，能够在保证充电效率的同时，减少能量损耗。这种能源转换能力有助于降低使用能耗，符合节能环保的趋势。

      四、兼容性与扩展性：广泛适配，支持定制

      IP6823符合WPC Qi标准，支持BPP、PPDE、EPP等多种协议，能够兼容市场上多数无线充电设备。无论是智能手机、智能手表还是TWS耳机，IP6823都能提供较为稳定的充电支持。

      芯片还支持功能定制，开发者可根据具体需求调整协议、异物检测灵敏度、指示灯等功能。

      五、应用场景：多领域适用，满足不同需求

      IP6823凭借其良好的性能和较广的兼容性，在消费电子、智能家居和汽车电子等多个领域具有应用潜力。

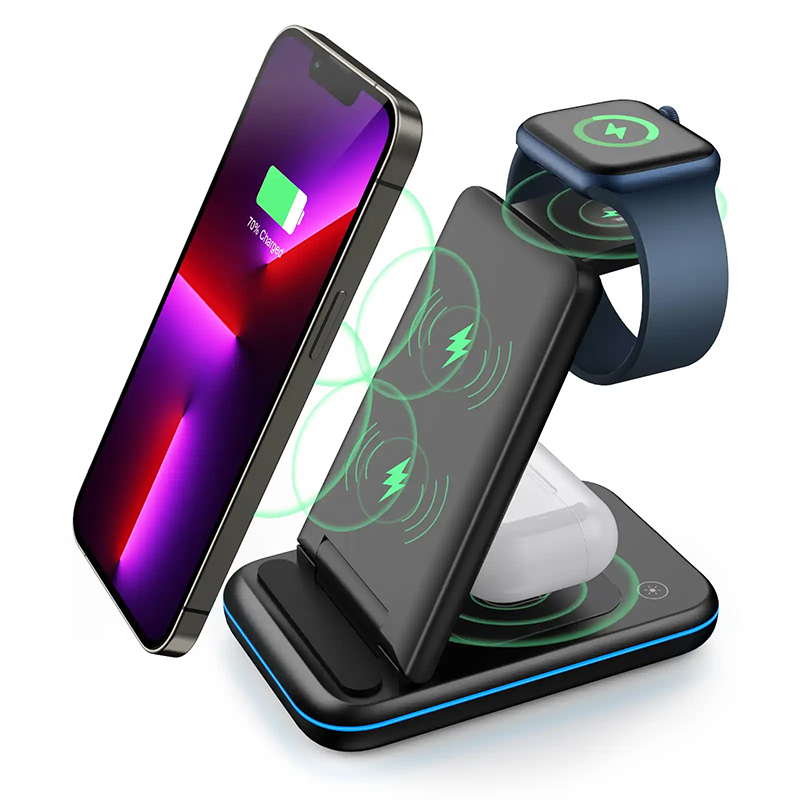

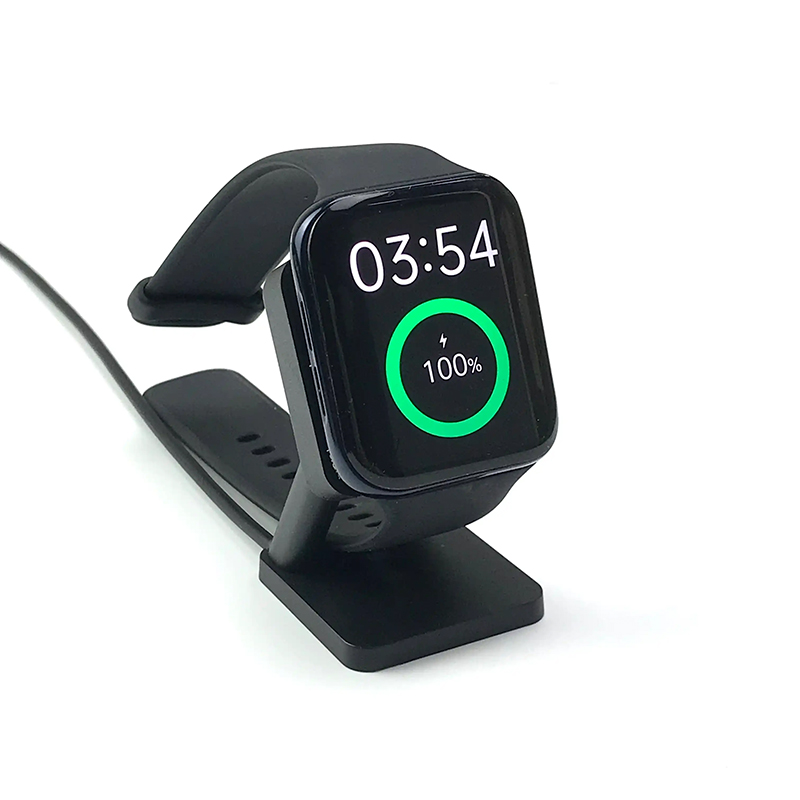

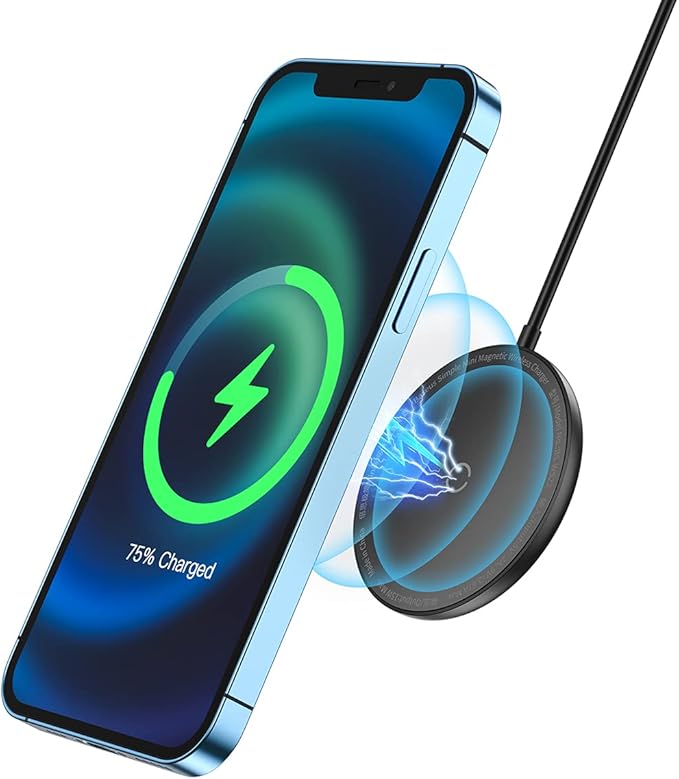

      消费电子：IP6823可用于智能手机、平板电脑、智能手表等设备的无线充电发射座。

      智能家居：在智能家居领域，IP6823可被集成到无线充电器、智能音箱、智能台灯等设备中。

      汽车电子：随着车载无线充电设备的应用增多，IP6823也可用于汽车电子领域。它能够为驾驶者提供便利的充电支持，帮助用户在行车过程中为手机补充电量。

      六、市场应用与未来展望

      IP6823自推出以来，凭借其高集成度、低功耗和较广兼容性等特点，得到了市场的关注。不少电子产品制造商开始采用IP6823作为无线充电方案的主控芯片，这有助于推动无线充电技术的应用与发展。
